轻松教你了解开关电源等磁性元器件的分布参数

电子设计 ? 2018-08-22 09:24 ? 次阅读

请跟随我一起看下面这22张图,然后你就会了解开关电源等磁性的分布参数了~

功率变换器中的功率磁性元件

“”

作用:起磁能的传递和储能作用,必不可少的元件

特点:体积大,重量大,损耗大,对电路性能影响大

挑战:对变换器功率密度影响很大,成为发展瓶颈

功率变换器娱乐城白菜论坛与

拓扑:正激,反激,推挽,全桥移相,LLC,等,磁集成,磁耦合;

控制:控制芯片+控制,环节+环节;

封装:绕组,绕组+同步MOS, 超薄磁元件;

元件:有源器件,电容,磁性元件(设计+定制);

仿真:电路模型,器件模型(IC, MOS, Diode, Cap, 磁性元件);

电磁兼容:布板,EMI滤波器, 分布参数, 近场耦合

制造:自动化, 磁性元件(人工制作)

品质:磁性元件,失效分析。

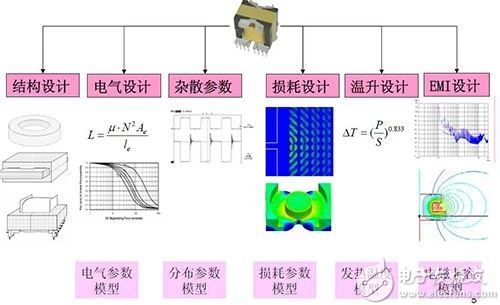

磁性元件的模型

“”

变压器模型

“”

电感器模型

“”

反激变换器实际工作波形

“”

DCM下波形与变压器参数

“”

CCM下波形与变压器参数

“”

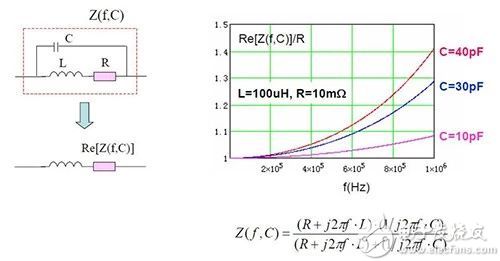

分布电容EPC对损耗的影响

“”

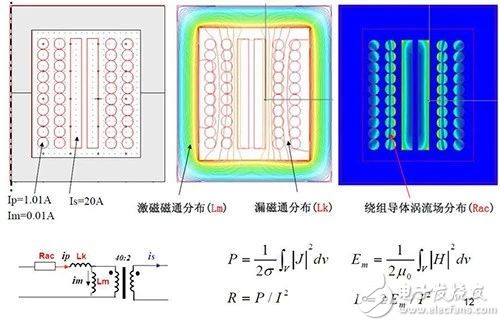

变压器中的磁场/涡流场分布特性

“”

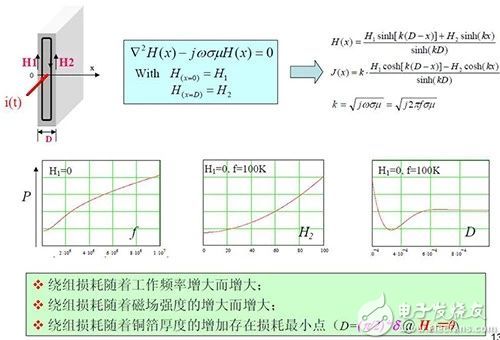

铜箔导体的涡流损耗特性

“”

降低变压器的绕组损耗--基本结构考虑

“”

不同绕组结构的磁场和电流密度分布

“”

绕组的分布电容EPC

“”

电感绕组分布电容的形成机理

电感绕组不同绕法对分布电容的影响

“”

分布电容计算的基本方法

“”

线圈分布电容的近似理论计算

“”

多层线圈的分布电容

“”

带屏蔽层的绕组分布电容

“”

分段绕组的分布电容特性

“”

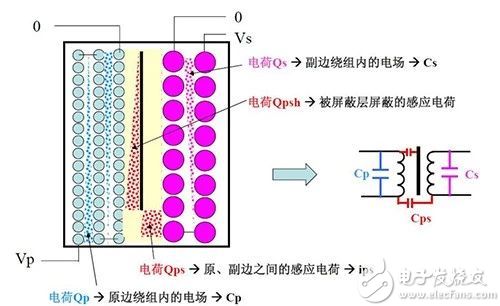

变压器内部的电荷分布情况与分布电容

“”

有屏蔽层变压器内部的电荷分布情况

“”

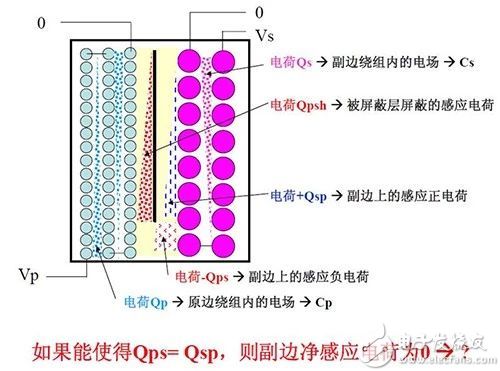

变压器副边电荷的抵消设计

“”

结论

磁性元件娱乐城白菜论坛对功率变换器是十分重要的;磁性元件的分布参数对电路性能(效率,功率密度和可靠性)具有重要的影响;从磁性元件内部的磁场、电场和涡流场层次,可以更深入完整地理解磁性元件的各项参数。
